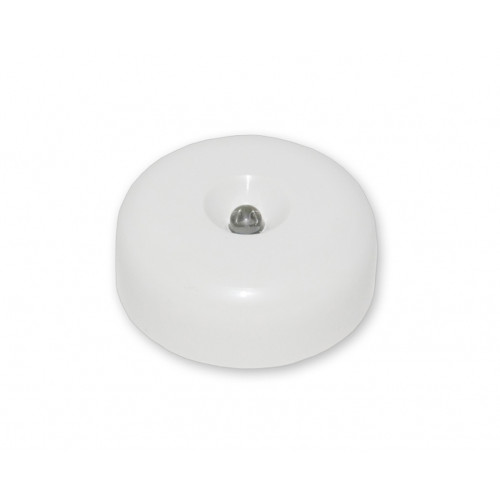

Устройство контроля шлейфа ЭиА МАЯК-ШС1

Устройство контроля шлейфа ЭиА МАЯК-ШС1


Устройство контроля шлейфа ЭиА МАЯК-ШС1 предназначено для визуального контроля
целостности линии шлейфа в системах охранно-пожарной сигнализации. Оно устанавливается
в непосредственной близости от оконечного устройства и позволяет оперативно отслеживать
состояние шлейфа на объекте.



При нормальном состоянии линии (отсутствие обрыва или короткого замыкания) устройство
формирует импульсный световой сигнал, подтверждающий исправность шлейфа. В случае
нарушения линии сигнал индикации отсутствует, что позволяет быстро выявить неисправность.


Основные характеристики:

Номинальное напряжение питания: 9 - 30 В постоянного тока
Потребляемый ток: не более 30 - 40 мкА
Тип индикации: световая (импульсная)
Частота мигания: около 1 Гц
Степень защиты: IP66
Диапазон рабочих температур: от -30°C до +55°C
Габариты: примерно 40×40×15 мм
Материал корпуса: ударопрочный пластик


Конструктивные особенности:

Устройство выполнено в компактном герметичном корпусе, устойчивом к воздействию
пыли и влаги. Благодаря малому энергопотреблению оно может работать в составе
систем сигнализации без дополнительной нагрузки на линию питания.



Простая конструкция обеспечивает удобство монтажа и обслуживания, а также надежную
эксплуатацию в течение длительного времени без необходимости технического вмешательства.


Преимущества:

Простая визуальная диагностика состояния шлейфа
Сверхнизкое энергопотребление
Высокая надежность и долговечность
Компактные размеры
Защита от пыли и влаги (IP66)


Область применения:

Используется в системах охранно-пожарной сигнализации на промышленных предприятиях,
в административных зданиях, складах, торговых и общественных объектах для контроля
целостности сигнальных шлейфов.


Назначение:

Основное назначение устройства - обеспечение визуального контроля исправности
сигнального шлейфа и оперативное выявление его повреждений для повышения надежности
системы безопасности.


Монтаж и подключение:

Установка производится внутри помещений вблизи оконечного устройства шлейфа.
Подключение осуществляется в разрыв или параллельно линии в зависимости от схемы
системы. Устройство не требует сложного обслуживания.
