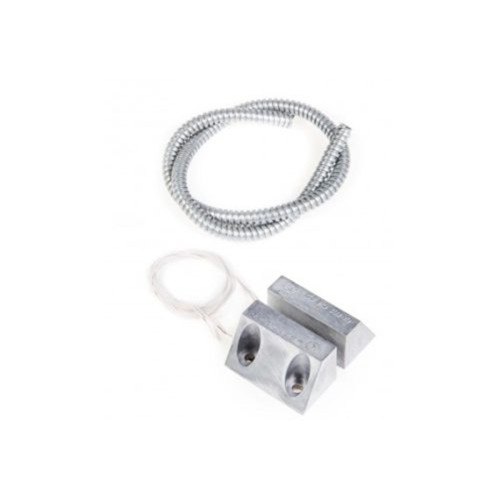

Извещатель охранный Комплектстройсервис ИО 102-20 Б2М (3)

Извещатель охранный Комплектстройсервис ИО 102-20 Б2М (3)


ИО 102-20 Б2М (3) - охранный точечный магнитоконтактный извещатель
в антивандальном исполнении, предназначенный для применения в составе систем
охранной сигнализации. Устройство используется для блокировки гаражных ворот,
ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных
элементов зданий и сооружений на открывание или смещение.



Извещатель предназначен для установки на магнитопроводящие металлические конструкции,
а также на магнитонепроводящие поверхности: алюминиевые, деревянные и другие
аналогичные элементы. При изменении положения контролируемой конструкции извещатель
формирует извещение о тревоге в шлейф приемно-контрольного прибора путем размыкания
или замыкания контактов геркона.


Назначение

ИО 102-20 Б2М (3) применяется для контроля открывания или смещения ворот, дверей,
контейнеров, шкафов и других подвижных конструктивных элементов. Модель подходит
для объектов, где требуется прочное антивандальное исполнение и дополнительная
защита соединительных проводов металлическим гофрорукавом.


Особенности

Охранный точечный магнитоконтактный извещатель.
Антивандальное исполнение.
Предназначен для блокировки ворот, ангаров, контейнеров, шкафов и других конструкций.
Подходит для магнитопроводящих и магнитонепроводящих оснований.
Металлический корпус исполнительного и задающего блоков.
Исполнение Б2М - корпус типа Б, геркон с двумя контактами.
Исполнение «(3)» - комплектация металлическим гофрорукавом.
Подключение к шлейфу сигнализации с помощью выводов длиной не менее 0,6 м.
Формирование тревожного извещения путем размыкания или замыкания контактов геркона.
Рассчитан на непрерывную круглосуточную работу.
Степень защиты оболочки - IP44.
Рабочий диапазон температур - от -50 до +50 °C.


Принцип работы

Извещатель состоит из исполнительного блока с герконом и задающего блока с магнитом.
Исполнительный блок устанавливается на неподвижной части контролируемой поверхности,
а задающий блок - на подвижной части. При открывании или смещении контролируемого
элемента изменяется расстояние между блоками, что приводит к изменению состояния
контактов геркона и передаче тревожного извещения в шлейф приемно-контрольного прибора.


Технические характеристики



Модель
ИО 102-20 Б2М (3)


Производитель
ООО НПКФ «Комплектстройсервис»


Тип изделия
извещатель охранный точечный магнитоконтактный


Исполнение
антивандальное


Назначение
контроль открывания или смещения конструктивных элементов зданий и сооружений


Область применения
гаражные ворота, ангары, железнодорожные контейнеры, телефонные шкафы и другие конструкции


Контролируемые ...
