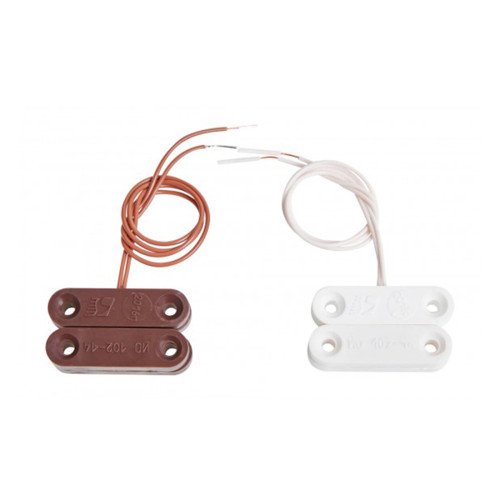

Извещатель охранный Комплектстройсервис ИО 102-14

Извещатель охранный Комплектстройсервис ИО 102-14


ИО 102-14 - охранный точечный магнитоконтактный извещатель,
предназначенный для применения в составе систем охранной сигнализации.
Устройство используется для блокировки дверных и оконных проемов, организации
устройств типа «ловушка», а также для контроля других конструктивных элементов
зданий и сооружений на открывание или смещение.



При изменении положения контролируемой конструкции извещатель формирует извещение
о тревоге путем размыкания шлейфа сигнализации контактами встроенного геркона.
Сигнал может передаваться на пульт централизованного наблюдения, приемно-контрольный
прибор или концентратор.


Назначение

Извещатель ИО 102-14 применяется для охраны дверей, оконных створок и других
подвижных элементов строительных конструкций. Модель предназначена для открытой
установки на поверхности охраняемой конструкции.


Особенности

Охранный точечный магнитоконтактный извещатель.
Предназначен для блокировки дверных и оконных проемов.
Подходит для организации устройств типа «ловушка».
Контролирует открывание или смещение конструктивных элементов зданий и сооружений.
Открытая установка на поверхности охраняемой конструкции.
Состоит из исполнительного блока и задающего блока.
Исполнительный блок выполнен в виде магнитоуправляемого датчика.
Задающий блок представляет собой управляющий магнит.
Пластмассовые корпуса прямоугольной формы.
Подключение к шлейфу сигнализации двумя многожильными проводами.
Полярность подключения значения не имеет.
Рассчитан на непрерывную круглосуточную работу.
Рабочий диапазон температур - от -50 до +50 °C.


Принцип работы

При расстоянии между исполнительным и задающим блоками 12 мм и менее контакты
исполнительного блока находятся в замкнутом состоянии. При увеличении расстояния
между блоками до 45 мм и более контакты размыкаются, что обеспечивает формирование
извещения о тревоге. Максимально допустимое смещение блоков относительно друг друга
вдоль наибольшей стороны составляет 3 мм.


Технические характеристики



Модель
ИО 102-14


Производитель
ООО НПКФ «Комплектстройсервис»


Тип изделия
извещатель охранный точечный магнитоконтактный


Назначение
контроль открывания или смещения дверей, окон и других конструктивных элементов


Тип установки
открытая установка на поверхности охраняемой конструкции


Конструкция
исполнительный блок и задающий блок


Исполнительный блок
магнитоуправляемый датчик


Задающий блок
управляющий магнит


Материал корпуса
пластмасса


Форма корпуса
близкая к прямоугольной


Подключение к шлейфу сигна...
