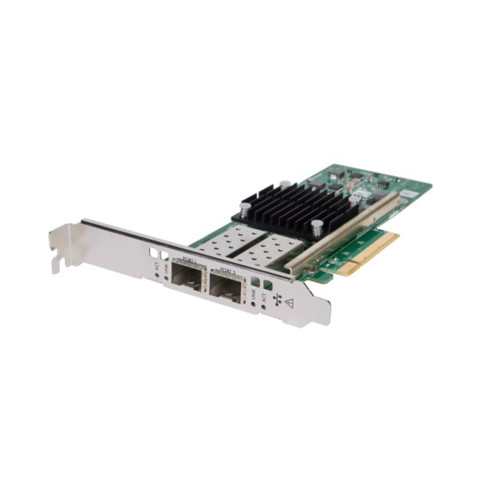

Сетевой адаптер H3C UN-NIC-10GE-2P-530F-B2-1-X

Сетевой адаптер H3C UN-NIC-10GE-2P-530F-B2-1-X


Рисунок 5 NIC-10GE-2P-530F-B2






Порты и светодиоды


Рисунок 6 Передняя панель NIC-10GE-2P-530F-B2




(1) Индикатор ACT ACT порта SFP+ (2) Индикатор СОЕДИНЕНИЯ
оптоволоконного порта SFP+


(3) оптоволоконных порта 10GE SFP+ (всего 2)






ПРИМЕЧАНИЕ:


Сведения об индикаторах оптоволоконных портов см.Таблица 22.






Технические характеристики


Таблица 6 Технические характеристики NIC-10GE-2P-530F-B2


Элемент Технические характеристики


Основные свойства


Элемент Технические характеристики


Модель чипа Qlogic BCM57810S


Максимальная потребляемая мощность 10 Вт


Тип автобуса PCIe2.0 × 8


Фактор формы LP


По умолчанию сетевой адаптер поставляется с установленной полноразмерной
планкой. Вместо него можно установить кронштейн половинной высоты.


Свойства сети


Соединители 2 × 10-GE SFP+


Скорость передачи данных 10 Гбит/с


Средства передачи Оптоволокно


Дуплексный режим Полный дуплекс


Стандарты 802.3, 802.3ab, 802.3u, 802.3x, 802.3ad, 802.1q, 802.3az


Доступные приемопередающие модули См. «О сетевых адаптерах H3C».




Функции


Табл. 7 Характеристики NIC-10GE-2P-530F-B2


Особенность Поддерживается или нет


Джамбо кадры √


Балансировка нагрузки √


Виртуальные локальные сети 802.1Q √


Автосогласование √


FCoE ×


iSCSI √


СРИОВ √


VMDq √*


Множественные очереди Rx (RSS) √


Разгрузка TCP/IP без сохранения состояния √


Механизм разгрузки TCP/IP (TOE) √*


Wake On LAN ×


РДМА ×


НПАР √


NCSI ×


Связывание сетевой карты √


ДПДК ×


IPv6 √


LLDP ×


Особенность Поддерживается или нет


Сквозной LLDP √


Удаленная загрузка


PXE-загрузка √


Загрузка FCoE ×


Загрузка iSCSI ×






ПРИМЕЧАНИЕ:


• Одна звездочка (*) означает, что эта функция недоступна для VMware
ESXi.


• Три звездочки (***) означают, что функция доступна только для Linux
и BSD.
