Кронштейн Ubiquiti Quick-Mount

Кронштейн, Ubiquiti, Quick-Mount, Quick Mount, Кронштейн, для монтажа устройств GigaBeam, LTU Lite, NanoBeam, NanoStation, NanoStationloco, UniFi Building-to-Building Bridge

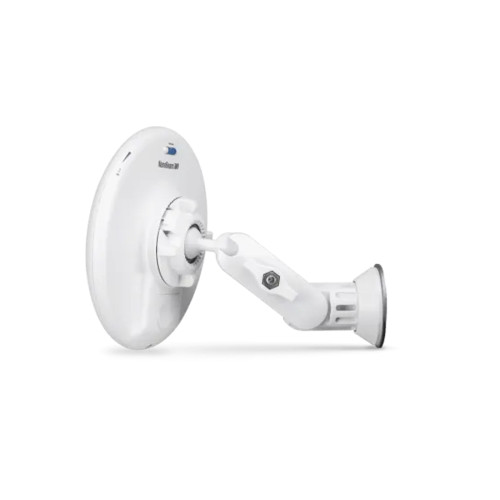

Quick-Mount предназначен для монтажа устройств GigaBeam, LTU Lite, NanoBeam, NanoStation, NanoStationloco, UniFi Building-to-Building Bridge и др. на плоские поверхности.

Монтируемое устройство устанавливается на шарнирное соединение, что позволяет ориентировать его в трех плоскостях. Регулировка не требует инструмента.

Есть ещё 2 дополнительные степени свободы. Коромысло кронштейна с храповиком позволяет дискретно отклонять конструкцию, удаляя или приближая её к стене. Отверстия, высверленные по кругу на стальной монтажной платформе, позволяют дискретно вращать конструкцию вокруг нормали к несущей стене (требуется ослабить шуруп крепления).

Quick-Mount крепится всего одним саморезом. Радиальная неподвижность обеспечивается двумя шипами, выштампованными на стальной монтажной платформе.

Дополнительное шарнирное звено обеспечивает быстросъёмное крепление для совместимых устройств.

Партномера совместимых устройств Ubiquiti с креплением на универсальный шарнир:


NBE-2AC-13,
NBE-M5-16,
UBB,
GBE;


на универсальный шарнир с металлической шайбой:


NBE-5AC-Gen2,
NBE-M5-19;


на шарнир с быстросъёмным креплением:


loco5AC,
NS-5AC,
LTU-Lite.
