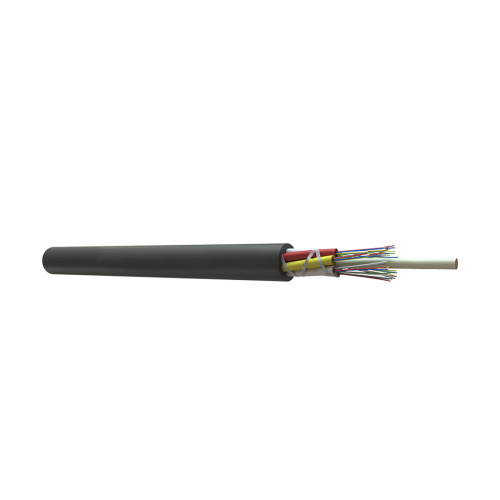

Кабель оптоволоконный ОКГ-0,22-8П-2,7 кН
Описание
Кабель оптоволоконный ОКГ-0,22-8П-2,7 кН
Назначение:
Оптический кабель типа ОКГ-…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях.
Описание конструкции:

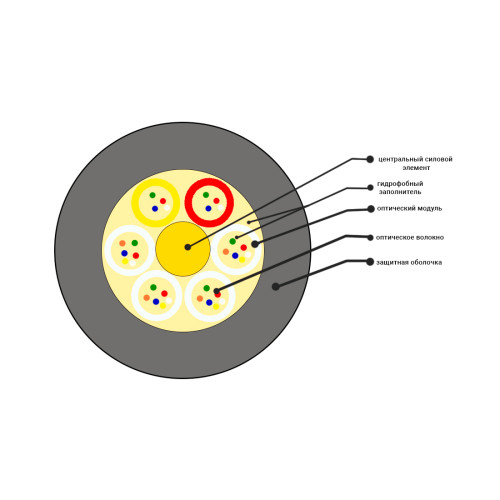

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ- скрутки вокруг центрального силового элемента - стеклопластикого прутка. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается оболочка из полиэтилена высокой плотности.
По требованию заказчика возможны опции:
1. Изготовление сердечника кабеля с водоблокирующими лентами/нитями (замена гидрофобного заполнителя на сухой водоблокирующий материал).
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
4. Применение вспарывающего корда.
5. Возможное количество волокон в кабеле до 288.
6. Изготовления кабеля с центральной модульной трубкой.
Назначение:
Оптический кабель типа ОКГ-…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях.
Описание конструкции:
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ- скрутки вокруг центрального силового элемента - стеклопластикого прутка. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается оболочка из полиэтилена высокой плотности.
По требованию заказчика возможны опции:
1. Изготовление сердечника кабеля с водоблокирующими лентами/нитями (замена гидрофобного заполнителя на сухой водоблокирующий материал).
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
4. Применение вспарывающего корда.
5. Возможное количество волокон в кабеле до 288.
6. Изготовления кабеля с центральной модульной трубкой.
Характеристики
Диапазон температуры транспортировки и хранения
от -50°C до +50°C
Объём
0.000161243
Стойкость к ударной нагрузке
не менее 5 Дж
Максимально допустимое раздавливающее усилие
не менее 3 кН/100мм
Рабочий диапозон температур
от -60 до +70 °С
Вес
0.078 кг
Тип волокна
Corning SMF-28 Ultra -G652D (Одномод)
Бренд
СКО
Артикул
ОКГ-0,22-8П-2,7 кН
Диаметр кабеля
8,5 мм
Штрихкод
2000000253671
Количество волокон
8 волокон
Гарантия
1 год
Масса 1км кабеля, кг/км
56
Количество модулей
1
Растягивающее усилие, кН
2,7 кН
Диапазон температуры во время прокладки
от -30°C до +50°C
