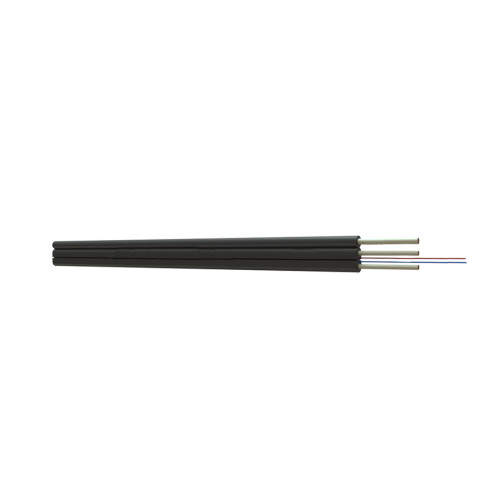

Оптоволоконный абонентский кабель, СКО, ОКПАнг(А)-HF-2(G.657A1)-П/П-1.0 кН

Оптоволоконный абонентский кабель ОКПАнг(А)-HF-2(G.657A1)-П/П-1.0 кН
Назначение:
Абонентский кабель ОКПАнг(А)-HF-П/П предназначен для прокладки внутри помещений, чердачных помещений, в трубах, коробах, лотках, а также, допускается протяжка между зданиями и опорами (до 50м для второй климатической зоны). Применяется в FTTx сетях, где требуется минимальные геометрические размеры оболочки, вместе с тем должна обеспечиваться надежная защита волокна от климатических и механических воздействий.
Конструкция:
Кабель содержит одно, два или четыре оптических волокна, соответствующих рекомендации G.657A1 (одномодовое волокно не чувствительное к потерям на макроизгибе). Наружная оболочка изготовлена из не распространяющего горение безгалогенного материала - (Halogen Free). Устойчивость кабеля к продольному растяжению придают два стеклопластиковых прутка диаметром 0.5 мм и один стеклопластиковый пруток диаметром 1.0 мм.
Технические характеристики:
Усиливающие элементы - стеклопластиковый пруток (1 мм) .
Материал наружной оболочки-нг(А)-HF
Цвета волокон-Синий, Оранжевый.
Цвет наружной оболочки-Черный (устойчив к УФ излучению).
Несущий силовой элемент-Стеклопластиковый пруток(1мм).
Дополнительные силовые элементы-Два стеклопластиковых прутка (0,5мм).
Минимальный радиус изгиба кабеля, мм-120.
Минимальный радиус изгиба без несущего элемента, мм-15 (при эксплуатации) и 30 (при инсталляции).
Минимальный радиус изгиба, мм-15 (при эксплуатации) и 30 (при инсталляции).
Типовое затухание, дБ/км-≦0,36 при 1310 нм и ≦0,22 при 1550 нм.
Макс. нагрузка при растяжении, Н-140 (при относительном удлинении волокна 0,25%)
200 (при относительном удлинении волокна 0,35%).
280 (при относительном удлинении волокна 0,50%).
Макс. нагрузка при сжатии, Н/100 мм-1 000.
Масса кабеля, кг/км-≅ 16.
Температура хранения и транспортировки--40℃～+60℃.
Температура монтажа--10℃～+60℃.
Температура эксплуатации--40℃～+60℃.
