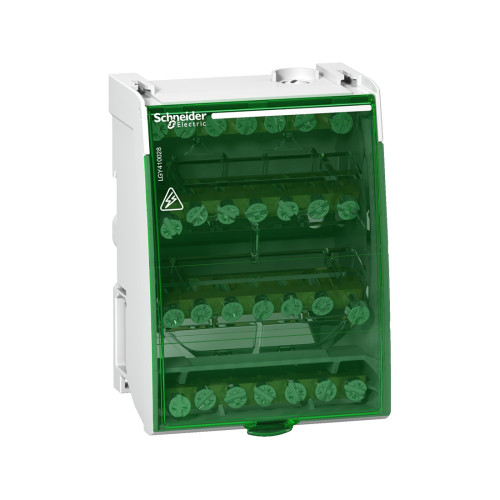

Распред.блок SE LGY410028 4P 100A 28 отверстий

Распред.блок SE LGY410028 4P 100A 28 отверстий


Эти винтовые распределительные блоки Linergy DS могут быть установлены на стандартной Din-рейке или на монтажной плате. Он предназначен для 4-полюсных установок. Число полюсов - 4. Общая емкость соединения составляет 28 отверстий (4x7). Номинальный рабочий ток Ie составляет 100 A. Распределительный блок служит для сбора, распределения и подключения силовых и нагрузочных цепей в щитах и распределительных панелях. Обеспечивает надёжное соединение питания и отводов, совместим с корпусами/щитами разных серий.


Основные характеристики

Серия: Linergy DS

Тип изделия: Распределительный винтовой блок

Количество полюсов: 4P

Номинальный ток: 100 A (при 40 °C)

Номинальное рабочее напряжение: 230 V AC (Ph/N), 440 V AC (Ph/Ph)

Номинальное напряжение изоляции (Ui): 500 V AC

Импульсное выдерживаемое напряжение (Uimp): 8 kV



Количество отверстий: 28 (4 × 7 на полюс)

Клеммы питания:

жёсткий провод 2.5…25 мм²

гибкий провод 1.5…16 мм²

Клеммы распределения:

до 5 проводов 1.5…16 мм² (жёсткий)

до 5 проводов 1.5…10 мм² (гибкий)



Монтаж: DIN-рейка или монтажная плата



Габариты (В×Ш×Г): 100 × 71 × 50.5 мм

Степень защиты: IP20
