Разъём для крепления на DIN-рейку пром. реле Himel HDZ9 4 конт. 3-5А

Разъём для крепления на DIN-рейку пром. реле Himel HDZ9 4 конт. 3-5А

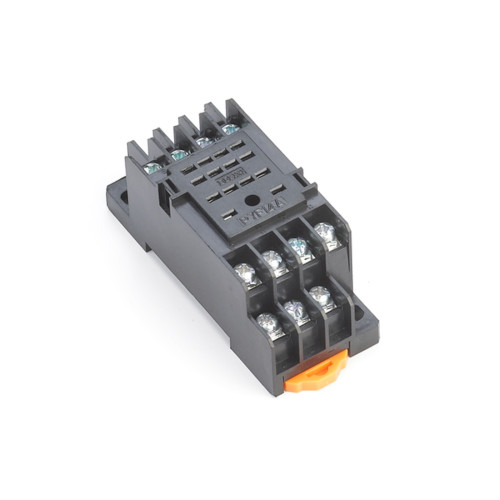

Розетка серии HDZ9 предназначена для установки и подключения промежуточных реле с 14 контактами (4 перекидных контакта - 4C/O). Изделие обеспечивает надежное механическое крепление реле и удобное подключение проводников в шкафах автоматики, распределительных щитах и панелях управления.

Колодка рассчитана на номинальный ток 5 А и рабочее напряжение до 250 В AC. Подключение осуществляется через винтовые зажимы, допускающие подключение двух жестких проводников сечением 0,5…1,5 мм² без кабельных наконечников. Конструкция с плоскими выводами и смешанной компоновкой клемм обеспечивает удобство монтажа и обслуживания.

Крепление выполняется винтами на монтажную панель, что гарантирует устойчивость соединения в условиях промышленной эксплуатации. Розетка соответствует стандарту IEC 61984, имеет сертификацию CE и обеспечивает электрическую прочность изоляции до 2500 В.


Основные характеристики

Серия: HDZ9
Тип продукта или компонента:
Розетка (основание) для реле

Количество выводов (контактов):
14

Тип и состав контактов:
4 C/O (4 перекидных контакта)

[In] Номинальный ток:
5 A

Форма выводов:
Плоские

[Ue] Номинальное рабочее напряжение:
250 В AC

Схема расположения контактных клемм:
Смешанная

Подключение - клеммы:
Винтовые зажимные клеммы, 2 × 0,5…2 × 1,5 мм² (жёсткий провод без наконечника)

Способ крепления:
Винтовое крепление (на панель)



Степень защиты:
IP20
